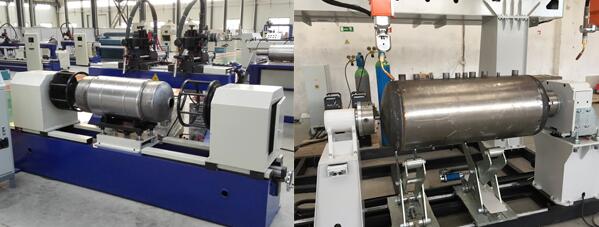

Cellules de soudage automatisées pour réservoirs GPL cylindriques

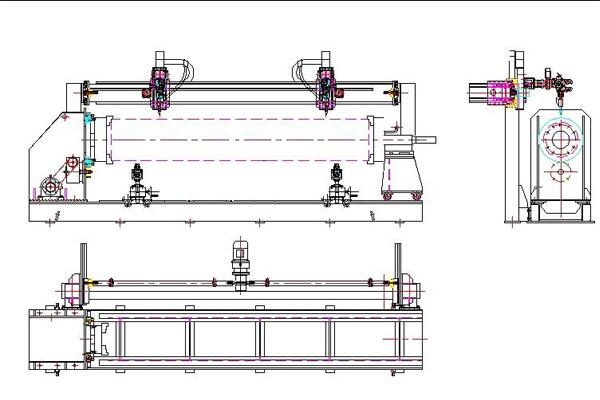

1. L’équipement est composé d’un portique de soudage, d’un positionneur de pièce, d’un système d’équipement de soudage, d’un système de contrôle de pistolet de soudage, etc. L’ensemble de l’équipement présente un degré élevé d’automatisation du soudage, un fonctionnement simple et une longue durée de vie.

2. Positionneur de pièce, le cadre de tête est soudé sur mesure par un mécanisme en forme de boîte, avec une bonne rigidité, l’ensemble du système d’entraînement est intégré et l’apparence est belle. Le mandrin et la tête d’entraînement sont reliés ensemble et la pièce est serrée par le mandrin pour tourner sous l’entraînement de la tête d’entraînement. Principe d’entraînement : moteur à courant alternatif – réducteur de précision – mandrin – pièce. L’ensemble du système d’entraînement est doté d’une fonction d’auto-verrouillage pour garantir que la pièce reste dans n’importe quelle position à tout moment. Le moteur principal est entraîné par une régulation de vitesse continue à fréquence variable AC, une sortie de couple constante, une vitesse stable, un démarrage ou un arrêt particulièrement rapide à basse vitesse.

3. Portique de soudage : Le portique de soudage est le support du système de soudage et est constitué d’un soudage sur mesure de profils. Conception de structure de portique unique, haute résistance et bonne stabilité.

4. Le système de contrôle du pistolet de soudage a une précision de positionnement élevée et un fonctionnement simple. Le réglage final peut être un réglage automatique de suivi laser en option et un réglage manuel.

5. L’équipement de soudage adopte des marques nationales et étrangères bien connues, telles que Aotai, Panasonic, Lincoln et Fronius. Les clients de la marque peuvent choisir eux-mêmes.

1.Vitesse de déplacement horizontal de la torche de soudage : 100-1 000 mm/min
2.Course de translation effective de la torche de soudage : 2 000 mm
3.Vitesse de soudage : 100-1 000 mm/min
4.Convient pour un diamètre de soudage : 200 mm-800 mm
5.Convient pour une longueur de soudage : 1 500 mm
6.Poids maximal de la pièce à usiner du rouleau : 800 kg
7.Vitesse de broche : 0,12-2 tr/min (régulation de vitesse en continu par conversion de fréquence)
8.Méthode de soudage : TIG/MIG/CO2 SAW
