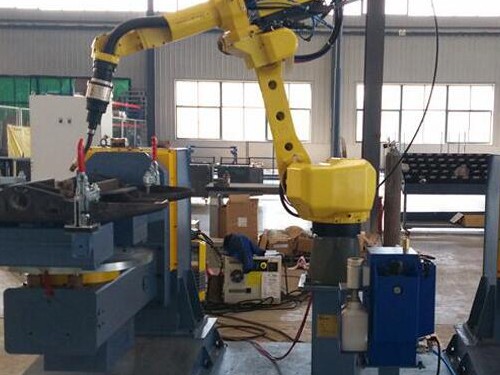

Soudure Laser Robotisée Pour l’Équilibrage De La Suspension Des Semi-Remorques

1. Les composants de base sont importés du Japon, avec d’excellentes performances techniques :
Équipé d’une alimentation de soudage Yaskawa du Japon, d’une machine de soudage à faible projection de soudure, avec soudage par impulsion et soudage en court-circuit ; pistolet de soudage avec torche de soudage Japan East Gold, excellentes performances ; détection du pistolet de soudage à l’aide d’un dispositif anti-collision à 360 ° pour éviter les dommages de collision de soudage au corps du robot.

2. Soudure à 360 ° sur tout le pourtour, en tenant compte de la qualité et de l’esthétique :
Le positionneur de retournement servo à trois axes peut être utilisé pour un retournement et un positionnement libres à 360 °, et le robot pour le soudage sur tout le pourtour. Le servomoteur à courant alternatif entraîne le positionnement avec précision, le serrage est ferme, l’opération de démarrage est stable et la position de stationnement est précise. La base du positionneur est fabriquée à partir de profilés en acier de haute qualité et soudés. Après recuit, la qualité et la précision sont fiables.

3. La structure est simple et facile à utiliser, efficace et stable :
Les montages comprennent trois types : outillage d’équilibrage, outillage de support avant et outillage de support avant léger. Les montages d’outillage sont conçus avec un positionnement de serrage automatique pour permettre l’interaction des informations avec le robot de manutention. Le modèle utilitaire présente les avantages d’une structure simple, d’un fonctionnement pratique, d’une efficacité élevée de la paire et d’une force de serrage ferme et stable.

4. Coupe-fil de nettoyage automatique allemand, longue durée de vie :
Le coupe-fil à pistolet transparent allemand Binzel TCS est utilisé. Le dispositif de nettoyage et de coupe automatique se compose d’une station de pistolet de nettoyage, d’un mécanisme de coupe de fil et d’une unité d’huile de silicone de pulvérisation. La station de pistolet de nettoyage est précise et efficace, le mécanisme de coupe de fil est de bonne qualité et le dispositif d’huile de silicone de pulvérisation adopte un jet croisé à double buse, ce qui réduit efficacement le nombre de nettoyages et a une longue durée de vie.

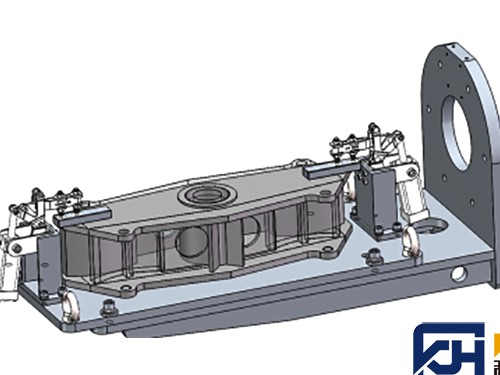

1. Dispositifs de fixation

Les dispositifs de fixation adoptent un serrage et un positionnement automatiques, capables de correspondre aux informations du robot de manutention. Structure simple, fonctionnement pratique, haute efficacité d’assemblage et force de serrage stable.

2.La ligne de transport à vitesse multipliée

Adoption d’un transport à vitesse multipliée à double couche, qui est divisé en couches supérieure et inférieure, et le retour automatique est formé. La pièce est positionnée sur la plaque de chaîne de transport par la goupille de positionnement, et un mécanisme de positionnement secondaire est disposé dans la zone de connexion du robot de transfert pour terminer automatiquement le positionnement précis de la plaque de chaîne.

3.Plate-forme coulissante du robot

Entraînement par servomoteur + réducteur planétaire de précision, programmation libre. Il adopte un réducteur, un rail de guidage, un curseur, une crémaillère et un pignon de marque nationale de renom, qui ont une précision de marche élevée, répondent aux exigences de soudage et ont une longue durée de vie.

4. Ligne de transport de la ligne de chargement et de déchargement robotisée

Comprend principalement un robot de chargement et de déchargement, une armoire de commande de robot, un pendentif d’apprentissage de robot, une plate-forme coulissante de robot, une pince automatique de compatibilité, une ligne logistique à chaîne à vitesse de temps, un type de chaîne à plaques de ligne logistique et un système de contrôle.

5. Le contrôle électrique de la ligne de production de soudage

Le système de contrôle de programme programmable est adopté et la partie de contrôle principale est contrôlée par le système PLC. Avec des fonctions optionnelles « manuelles » et « automatiques »,
Avec : réservation, marche/arrêt et indication, bouton d’arrêt d’urgence, avec anti-collision mécanique, anti-collision servo, détection de l’état de l’alimentation, inspection du champ d’interférence et autres fonctions.
